Pasang Relay 4 Kaki Pada Yamaha Jupiter MX untuk stater dari remote alarm Agiva

Alarm Motorcycle adalah suatu alat yang dipasang pada kendaraan Yamaha Jupiter MX untuk mengamankan kendaraan dari pencuri. Alarm Remote tidak hanya dipasang pada Mobil, alarm Remote juga bisa dipasang pada kendaraan sepeda motor, alarm Remote ini banyak fitur bahkan bisa melebihi fiture alarm yang ada pada mobil. Sebut saja Alarm Remote Agiva.

Kenapa Pada Alarm harus ditambahkan relay ?...


Dalam pemasangan Alarm Agiva pada kendaraan berbeda-beda, terkadang Alarm tersebut sesuai dengan system pengapian motor terkadang juga tidak.

Pada Kendaraan Yamaha Jupiter MX ini kabel stater dari tombol stater ke bandik relay memakai muatan negatif.

Biasanya kabel Biru alarm remote merk Agiva, kabel tersebut langsung disambung pada kabel starter yang ada pada tombol starter sebelah kanan ataupun pada relay bendik stater Yamaha Jupiter MX. Ingat kabel alarm warna Biru adalah bermuatan positif sedangkan kabel stater kendaraan Yamaha Jupiter MX adalah bermuatan Negatif, jadi tidak akan berkerja. maka itu berlu penambahan relay untuk merubah arus positif kabel biru alarm Agiva menjadi arus Negatif.

Terus bagaimana caranya ? Sobat Blogger harus tau komponen yang satu ini.

Apa Itu Relay ?..

Relay adalah alat electronika yang kerjanya berdasarkan listrik, berfungsi memutus dan menyambung aliran listrik.

Relay terdiri dari coil dan kontak, coil yaitu nomor 85 dan 87 pada kaki 85 adalah coil positif dan pada kaki 86 adalah coil negatif, jika coil ini diberi tegangan 12vdc maka relay akan aktif.

Kontak relay adalah sebuah saklar pemutus dan penyambung yaitu kaki no. 30 sebagai common dan 87 sebagai kontak NO dan kaki 87A sebagai contak NC.


Jika Sobat Blogger sudah mengerti cara kerja relay yang sudah saya jelaskan diatas, maka kita akan membahas cara pemasangan relay untuk modifikasi kabel Biru alarm Agiva untuk dipasang pada kabel stater Kendaraan Yamaha Jupiter MX.

Merangkai Relay Starter Pada Kendaraaan Yamaha Jupiter MX

Dalam pemasangan Relay 4 kaki pada kendaraan Yamaha Jupiter MX kita harus selalu berhati-hati agar tidak merusak komponen-komponen lain yang ada pada kendaraan Yamaha Jupiter MX.

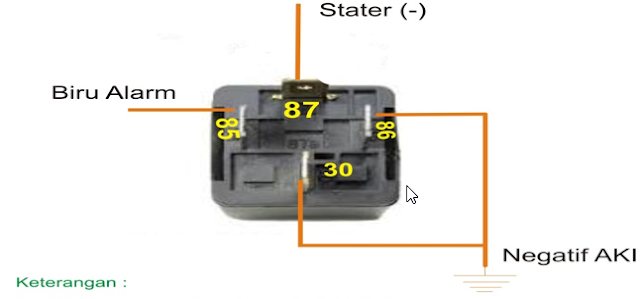

Pasang Relay 4 Kaki Pada Yamaha Jupiter MX

1. Sambungkan kabel Biru Alarm Agiva pada relay no.85.
2. Sambungkan kaki relay no.86 dan kaki 30 pada negatif aki kendaraan Yamaha Jupiter MX.
3. Sambungkan kaki Relay no.87 pada kabel stater atau bendik starter Kendaraan Yamaha Jupiter MX yaitu warna Biru garis putih.
4. Untuk kaki Relay no.87A tidak dipakai jika Sobat Blogger memakai Relay 5 kaki.

Setelah pemasangan relay selesai dan semua penyambungan sudah rapi dan sudah diisolasi silakan sambungkan kembali kabel Accu yang pada saat memulai penyambungan dilepas dan sekarang karena sudah selesai penyambungan silakan di sambungkan lagi.

Cara Menguji Pemasangan Relay

Dalam pengujian Relay gampang sekali bagi yang sudah pernah, dan bagi yang belum pernah melakukan jangan kawatir kali ini, admin akan memberi informasi bagaimana cara menguji Relay.

Silakan lepas kunci kontak yang sedang melekat pada kendaraan Yamaha Jupiter MX, posisikan kendaraan pada posisi standar tengah dan gigi netral, lakukan starter dari remote Alarm Agiva dengan cara tekan tombol petir 2x dengan cepat sampai mesin Spidometer dan mesin kendaraan Yamaha Jupiter MX hidup.

Jika Mesin kendaraan Yamaha Jupiter MX sudah hidup artinya pemasangan Relay Sobat Blogger berhasil, selamat ada sudah memahami cara mamasang Relay pada Yamaha Jupiter MX, bila anda ingin melihat tutorial yang lain silakan melihat sitemap yang ada pada blog ini.

Demikian artikel Pasang Relay 4 Kaki Pada Yamaha Jupiter MX Sebagai Stater Dari Remote Alarm Agiva semoga bermanfaat bagi kita semua.
